Handleiding CARS

Met een berekening tussen twee variabelen kunt u bijvoorbeeld het verschil of de som tussen twee variabelen uitrekenen. Hiermee kunt u bijvoorbeeld het drukverschil tussen twee druksensoren berekenen. Aan de uitkomst van een berekening kunt u ook een alarm koppelen, zo kunt u bijvoorbeeld een alarm instellen als het drukverschil te groot wordt.

Een berekening tussen twee variabelen kunt u instellen door deze als nieuwe variabele toe te voegen. Volg de stappen hieronder om een variabele op basis van berekening toe te voegen.

1. Ga in het linkermenu naar Instellingen en klik daaronder op Installatietypes.

2. Klik op het tabblad Installatietypes.

3. Selecteer het installatietype waarvoor u een berekening tussen twee variabelen wilt toevoegen en klik op Instellingen.

4. Klik op het tabblad Variabelen.

5. Klik daaronder op het tabblad Variabelen.

6. Klik rechtsboven op Toevoegen.

7. Vul bij het tabblad Algemeen onder Naam de naam in van de variabele.

8. Klik op het tabblad Berekeningen.

9. Vul de gewenste gegevens in

Variabele x

Vul hier de variabele in die als eerste in de berekening voorkomt, bijv. druk van druksensor 1.

Variabele y

Vul hier de variabele in die als tweede in de berekening voorkomt, bijv. druk van druksensor 2.

Berekening

Kies hier het type berekening. Bijvoorbeeld voor het verschil tussen druksensoren kunt u kiezen voor aftrekken. De waarde van de nieuwe variabele wordt dan: variabele x - variabele y.

Berekeningsniveau

Meestal kan deze op Standaard blijven staan.

Als u een berekende variabele (met als bron berekening) invult bij variabele x of variabele y, kies dan het berekeningsniveau eerste- of tweedegraads. Eerstegraads als de ingevulde berekening van variabele x of y niet gebaseerd is op een berekening en tweedegraads als dit wel het geval is.

10. Klik rechtsonder op Opslaan.

Variabele x en Variabele y mogen geen handmeting zijn.
Berekeningen zijn niet mogelijk voor handmetingen.

Alarm instellen op berekende waarde

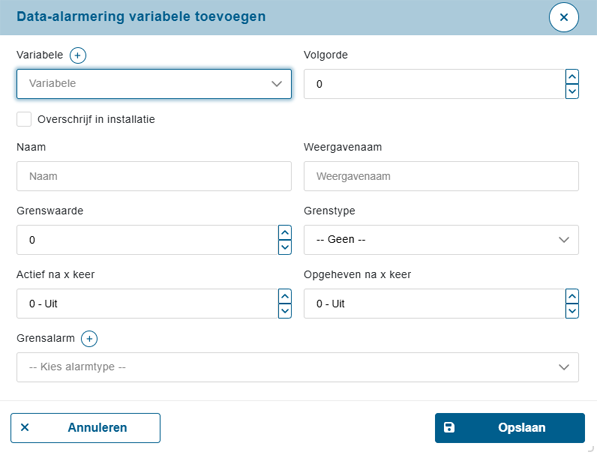

Na het aanmaken van een variabele op basis van een berekening zoals hierboven uitgelegd, kunt u ook een alarm instellen op deze waarde. Bijvoorbeeld als u een alarm wilt ontvangen als het drukverschil tussen twee sensoren te groot wordt. Ga hiervoor naar Data-alarmering variabelen en kies de variabele die u in de bovenstaande stappen heeft toegevoegd.

Klik hier voor meer informatie over data-alarmering variabelen.
